SP-250・300 A・Bタイプ 標準仕様図

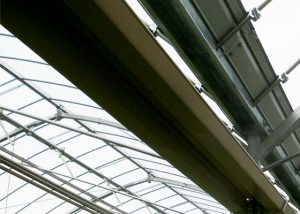

SP-250・300 Aタイプ 標準仕様書
A-タイプは、谷樋はステンレス折り曲げ加工で、タイバー付きです。母屋・胴縁はＣ鋼か丸パイプより選んで下さい。
| 間口 | m | 5.4 | 6.0 | 7.0 | 8.0 | 9.0 | ||
|---|---|---|---|---|---|---|---|---|
| 主フレーム | m/m | 厚 | 1.8~2.3 | 2.3 | 2.3~3.2 | |||
| 口 | 50~100 | 75~100 | ||||||
| タイバー | m/m | L | 4.0×50×50 | |||||
| 母屋・胴縁 | m/m | 厚 | 1.2～2.3 | |||||
| C | 60×30 | 75×45 | ||||||
| Φ | 38.1 | |||||||
| 軒高（GLより） | m | 2.3.~3.0 | ||||||
| アーチ・地割パイプ | m/m | Φ | 19.1~22.2 | |||||
| フレームピッチ | m | 2.5・3.0 | ||||||
| 谷樋 | SUS折り曲げ加工 | |||||||
※記載の仕様は製品改良のため、予告なく変更することがあります。

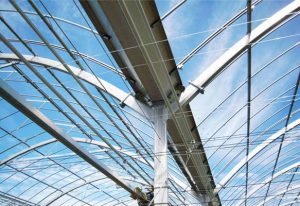

SP-250・300 Bタイプ 標準仕様書
Ｂ-タイプは、谷樋はレインペットワイドでタイバー無しです。母屋・胴縁は丸パイプです。
| 間口 | m | 5.4 | 6.0 | 7.0 | ||
|---|---|---|---|---|---|---|
| 主フレーム | m/m | 厚 | 1.8~2.3 | 2.3 | ||
| 口 | 50~100 | 75~100 | ||||
| 母屋・胴縁 | m/m | 厚 | 1.2～2.3 | |||
| Φ | 38.1 | |||||
| 軒高（GLより） | m | 2.3.~3.0 | ||||
| アーチ・地割パイプ | m/m | Φ | 19.1~22.2 | |||
| フレームピッチ | m | 2.5・3.0 | ||||
| 谷樋 | レインペットワイド | |||||
※記載の仕様は製品改良のため、予告なく変更することがあります。
